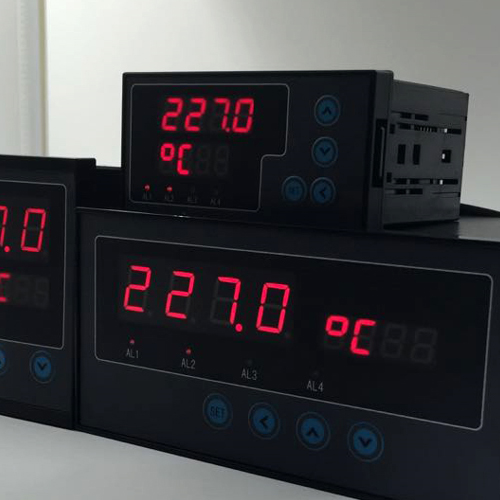

苏州迅鹏XSW数字显示报警仪是二次显示表,接受模拟量信号和热电阻、热电偶信号,尺寸齐全,功能齐全。
■ 0.2级精度,测控速度每秒10次,显示范围-1999~9999。 ■ 双四位数码管显示(主显示+第二显示),其中第二显示可供显示工程量单位、报警值等信息。 ■ 模拟量万能输入,通过设置选择。 ■ 可选配1~4点报警输出。10种报警方式:测量值上(下)限、偏差上(下)限、偏差绝对值上(下)限、故障报警七种基本报警方式和待机上(下)限、待机偏差上(下)限。 ■ 10段折线修正功能。 ■ 可选配通讯、变送。 苏州迅鹏XSW系列主要型号有:XSW-AHT2V0,XSW-AHMS2V0,XSW-AHA1V0,XSW-AHT2B1V0,XSW-AHB2A1V0,XSW-AHB1MS2V0,XSW-AST2B2A1MS2V0,XSW-BT2B1MS2V0,XSW-BB2A1MS2V0,XSW-BT4A3B1S2V1,XSW-CHT2A1B1S2V0,XSW-CHT2V0,XSW-CHA1V0,XSW-CHA1S2V0,XSW-CHT2S2V0,XSW-CHT1A3B1V0,XSW-DT2A1B1S2V0,XSW-DT2A1V0,XSW-ET2V0,XSW-ES2V0,XSW-ES2V1,XSW-EA1MS2V0 苏州迅鹏XSW数显表的选型表格 内容 | 代码说明 | XSW- | 双4位LED显示,模拟量万能输入,0.2级显示精度,每秒10次测控速度; | 外形 尺寸 | AH | 160×80×125mm横式 开孔尺寸:152×76 | AS | 80×160×125mm 竖式 开孔尺寸:152×76 | B | 96×96× 76mm 开孔尺寸:92×92 | CH | 96×48× 82mm 横式 开孔尺寸:92×45 | CS | 48×96× 82mm 竖式 开孔尺寸:92×45 | D | 72×72× 75mm 开孔尺寸:68×68 | E | 48×48×108mm 开孔尺寸:45.5×45.5 | 报警(选件) (250V AC/3A,阻性负载) | 限A | T1~T4 | 1~4点报警继电器输出,均为常开+常闭双触点 | 限B | T1~T2 | 1~2点报警继电器输出,均为常开+常闭双触点 | T3~T4 | 3~4点报警继电器输出,均为单常开触点 | 限C | T1~T2 | 1~2点报警继电器输出,均为常开+常闭双触点 | T3 | 3点报警继电器输出,均为单常开触点 | T4 | 4点报警继电器输出,前3点为单常开触点,第4点为常开+常闭双触点。 选择此型号时,不能选择外供电源; | 限D | T1~T2 | 1~2点报警继电器输出,1点常开+常闭双触点;1点单常开触点 | T3 | 3点报警继电器输出,1点为常开+常闭双触点,另外2点为单常开触点。 选择此型号时,不能选择外供电源; | 限E | T1~T2 | 1~2点报警继电器输出,1点常开+常闭触点,另1点为常开触点 | 外供电源(选件) | B1 | 24V±5% 50mA以下 | B2 | 12V±5% 50mA以下 | 变送(选件)(分辨率:1/3000;负载能力:600Ω);通讯(选件)(通过参数可选:Modbus-RTU或TC-ASCII协议)(通讯地址:0~99) 详见:注① | A1 | 电流输出(4~20)mA、(0~10)mA、(0~20)mA。 | A2 | 电压输出(1~5)V、(0~5)V | A3 | 电压输出(0~10)V | MS1 | RS232接口 (仅限AH、AS、B尺寸) | MS2 | RS485接口 | 电源规格 | V0 | 100~240V AC 50/60 Hz | V1 | 10~24V AC 50/60 Hz;10~24V DC |
注①:同时需要变送和通讯功能时: a) A、B尺寸可以直接选型规格为A*MS*,功能加价为变送和通讯加价之和(如:市场功能加价为:400元); b) C尺寸受端子数限制,不能有外供及第4报警; c) D尺寸受端子数限制,不能有外供及第3报警; d) E尺寸受端子数限制,不能有外供; 注②:XSW输入信号及量程范围对照表: 输入信号 | 量程范围 | 输入信号 | 量程范围 | 输入信号 | 量程范围 | 输入信号 | 量程范围 | Pt100 | -200~850℃ | G53 | -50~150℃ | N | -270~1300℃ | 钨5-钨铼26 | 0~2310℃ | cu100 | -50~150℃ | K | -270~1372℃ | E | -270~1000℃ | 直流电流 | 0~10mA,0~20mA | cu50 | -50~150℃ | S | -50~1768℃ | J | -210~1200℃ | 4~20mA | BA1 | -200~650℃ | R | -50~1768℃ | T | -270~400℃ | 毫伏 | 0~5V,1~5V | BA2 | -200~650℃ | B | 250~1820℃ | 钨铼3-钨铼25 | 0~2310℃ | 毫伏 | -100~100mV |
苏州迅鹏XSW数字显示报警仪 苏州迅鹏仪器仪表有限公司 www xsyb com cn |
