XP1545E电位器变送器,回路供电 苏州迅鹏,XP1545E电位器变送器,回路供电 功能接收现场的电位器(滑线电阻)信号,经过隔离处理,变换成与阻值成线性的2线制电流信号输出。输出回路供电,不需要独立的工作电源。可选1入1出。 型号规格 | 输入1代码 | 输入2代码 | 输出1代码 | 输出2代码 | XP1545E- | 1:0~100Ω电位器 | 0:无输入2 | C:4~20mADC | 0:无输出2 | 2:0~1kΩ电位器 | | | | 3:0~5kΩ电位器 | | | | 4:0~10kΩ电位器 | | | | 5:0~20kΩ电位器 | | | | G:其他阻值 | | | |
技术指标 输入信号:Z大量程0~20kΩ 激励电流:≤2mA 输出信号:2线制4~20mA 输出端电压:16~30V,即工作电源电压 转换精度:±0.2%F.S 温度漂移:±150ppm/℃ 绝缘强度:输入/输出,≥2000VAC(1min) 绝缘电阻:输入/输出,≥100MΩ(500VDC)

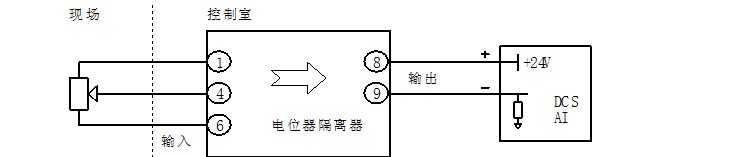

应用接线图
备注:DCS板卡须设置为2线制输入模式(配电模式)。 苏州迅鹏仪器仪表有限公司 : / /
