1、频率隔离器概述

　　频率隔离器（可选一入一出、一入二出、二入二出）输入开关信号，如接近开关、干接点脉冲方波，仪表将信号隔离、转换后，输出频率信号，仪表可向现场的一次仪表提供电源回路。仪表广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。

　　2、频率隔离器产品特点

　　输入、输出、电源三方*隔离，抗干扰能力强

　　精度高，线性度高，长期运行稳定性高

　　模块化设计，体积更小（宽度仅18mm），功耗低，适合密集安装

　　结构更合理，插拔更轻松，安装、拆卸、维护更为方便简单

　　欧式端子接线，连接可靠

　　产品型号齐全，可处理多种开关信号

　　3、频率隔离器技术规格

　　工作电源：24VDC±10%

　　功    耗：≤2W（2入2出）（无源输出）　≤3W（2入2出）（有源输出）

　　输入信号：干接点、接近开关、TTL电平等有源开关

　　无源开关输入：短路电流：8mA　　开路电压：8V

　　有源开关输入：订货协商技术指标

　　输出信号：集电极、继电器、TTL电平等有源开关

　　无源继电器输出：触点类型：常开

　　触点容量：0.2A/30VDC

　　无源集电极输出：外供电源：≤30VDC　　电流负载：≤60mA

　　有源输出：高电平≥20V；低电平≤3V　Z大输出能力24VDC/30mA

　　开关频率：≤5kHz（集电极输出）　≤20Hz（继电器输出）

　　绝缘强度：输入/输出 ≥2000VAC（1min）　　输入/电源 ≥2000VAC（1min）　　输出/电源 ≥1000VAC（1min）

　　绝缘电阻：输入/输出/电源 ≥100MΩ（500VDC）

　　工作温度：0~50℃

　　存储温度：-40~85℃

　　相对湿度：10~90%RH（无凝露）

　　大气压力：86~106kPa

　　外形尺寸：122mm×18mm×96mm

　　安装方式：DIN35mm导轨安装

　　4、XP系列开关量信号隔离器选型表

　　5、外形尺寸图及拆装图

　　外形尺寸图（122mm×18mm×96mm）

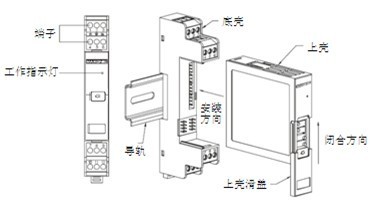

　　拆装图


　　接线图

注：当某一输入或输出不用或无此功能时，对应端子悬空不接。

订货须知

　　参照选型代码表，正确规范书写订货型号代码和详细参数

　　举例1  输入：一路二线制接近开关，输出：一路继电器开关

　　订货型号：XP-F1-1

　　举例2  输入：一路TTL信号，输出：两路幅值24V脉冲方波

　　订货型号：XP-F2-44
