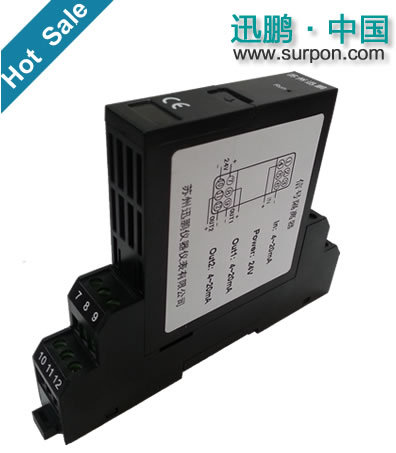

概述 一进二出隔离器/一入三出信号隔离器是在自动化控制系统中对工业信号变送、转换、隔离、传输、运算的仪表,可以与各种工业传感器、现场仪表配合,取回参数信号,隔离变送传输,满足用户本地监视远程数据的需求。一进二出隔离器/一入三出信号隔离器广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统,用来完善和补充系统模拟I/O插件功能,一进二出隔离器/一入三出信号隔离器提高自动化控制系统的抗干扰能力,保证系统的稳定性和可靠性。
一进二出隔离器/一入三出信号隔离器产品特点 输入、输出、电源三方*隔离,抗干扰能力强 精度高,线性度高,长期运行稳定性高 模块化设计,体积小,功耗低,适合密集安装 可带电插拔,安装、拆卸、维护方便简单 技术规格参数 工作电源:DC24V(反向保护)AC220V 输入阻抗:电压输入≥500KΩ 电流输入≤100Ω 输出负载:电压输出≥5KΩ 电流输出0~350Ω 精 度:±0.1%F.S 温度漂移:±150PPM/℃ 响应时间:≤300mS 绝缘电阻:输入、输出、电源之间≥100MΩ/500VDC 绝缘强度:输入、输出、电源之间1000VAC/1分钟 功 耗:≤0.8W/通道 工作温度:0~50℃ 存储温度:-40~85℃ 相对湿度:10~90%RH(无凝露) 大气压力:86~106kPa 安装方式:DIN35mm导轨 外形尺寸:95mm×23mm×120mm 外形尺寸图及拆装图 外形尺寸图(95mm×23mm×120mm)
拆装图
接线图
注:当某一输入或输出不用或无此功能时,对应端子悬空不接。 订货须知 参照选型代码表,正确规范书写订货型号代码 举例1 输入:1路4-20mA,输出:2路4-20mA,工作电源:24VDC 订货型号:XP-A420-A420-A420-D(或简写为XP-A420-2A420-D) 信号隔离器 | 隔离配电器 | 信号分配器 | XP-A-A420-A420-D | XPD-A420-A420-D | XP-A-A420-3A420-D | XP-A-A420-2A420-D | XPD-A420-2A420-D | XP-A-A420-4A420-D | XP-A-H420-H420-D | XPD-A420-2A420-A | XP-V-V010-3V010-D | XP-A-A420-L420-D | XPD-A420-L420-D | XP-V-V010-4V010-D | XP-A-A420-2L420-D | XPD-H420-H420-D | XP-A-A420-3A420-A | XP-A-A420-L420 | | XP-A-A420-4A420-A | XP-A-A420-V010-D | | XP-A-A420-4H420-D | XP-V-V010-A420-D | | | XP-V-V101-A420-D | | | XP-V-V075-A420-D | | | XP-A-A420-2A420-A | | | XP-A-A420-A420-A | | |
